Klassifizierung - Reflekta
Hauptmenü:
Gemeinsamkeiten aller Modelle von 1930 - 1950
-Prinzip einer zweiäugigen Spiegelreflex
-Rollfilmverwendung
-Verwendung von 120 er Rollfilm
-Filmtransport über Transportrad
-kein Filmzählwerk
-Stativschraube
-faltbarer Lichtschacht
Gehäuse Typ 0
Beschreibung:
- kleines rechteckiges
Kameragehäuse
- Scharfstellung am Aufnahmeobjektiv
- Kamerarückwand wird über
Federstahl hinten ver-/entriegelt
- Sucherschachtabdeckung flach
- festes Sucherobjektiv
bekannte Typen:
Reflecta (Schreibschrift)
Wirgin TLR
Gehäuse Typ I
Beschreibung:
- kleines rechteckiges
Kameragehäuse
- Scharfstellung über Radialhebel
- Kamerarückwand wird über
Federstahl hinten ver-/entriegelt
- Sucherschachtabdeckung flach
bekannte Typen:
Reflecta (Schreibschrift)
Wirgin TLR
Gehäuse Typ II
Beschreibung:
- kleines rechteckiges
Kameragehäuse
- Scharfstellung über Radialhebel
- Kamerarückwand wird über
Federstahl hinten
ver-/entriegelt
- Sucherschachtabdeckung
gewölbt
bekannte Typen:
Reflecta (Schreibschrift)
Reflekta (Druckschrift)
Vitaflex (Schreibschrift)
Trumpfreflex (Schreibschrift)
Gehäuse Typ III
Beschreibung:
- rechteckiges
Kameragehäuse
- Scharfstellung über Radialhebel
- Kamerarückwand wird über
Verschlussmechanismus an der
Frontseite ver-/entriegelt
- Sucherschachtabdeckung
flach (beledert oder lackiert)
bekannte Typen:
Reflekta (Druckschrift)
Reflekta II (Druckschrift)
Reflekta I
Gehäuse Typ IV
Beschreibung:
- wie Typ III aber um das
Aufnahmeobjektiv
Auswölbung
bekannte Typen:
Reflekta (Druckschrift)
Reflekta II (Druckschrift)
Gehäusetyp 0

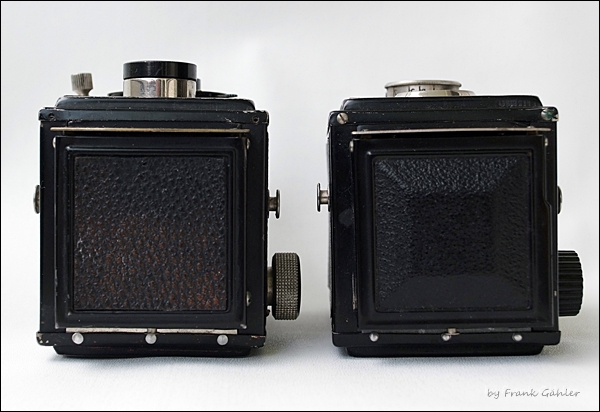

Gehäuseunterschied Typ I links (glatte Sucherabdeckung) und Typ II rechts (gewölbte Sucherabdeckung) In der gewölbten Sucherabdeckung wurde später bei einigen Kameras die Sucherlupe untergebracht.

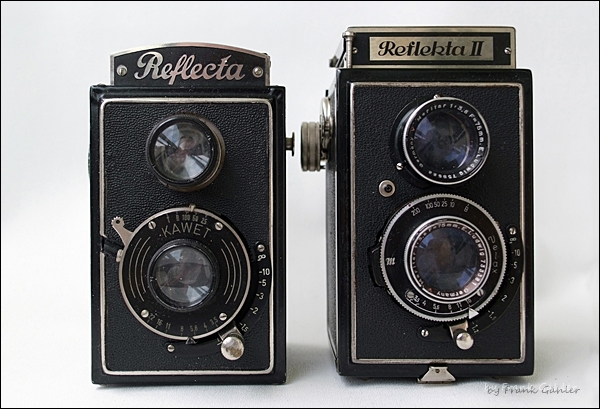

Gehäuseunterschied Typ II (links) und Typ III (rechts)

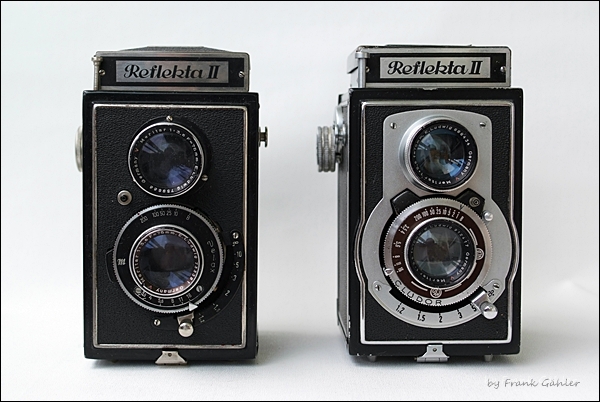

Gehäusetyp III links und Gehäusetyp IV rechts
